Pichler RAL montaža

Sustav s mnogo prednosti. Ušteda vremena štedi Vaš novac.


RAL MONTAŽA NAMIJENJENA JE ZA UGRADNJU PROZORA I VRATA.

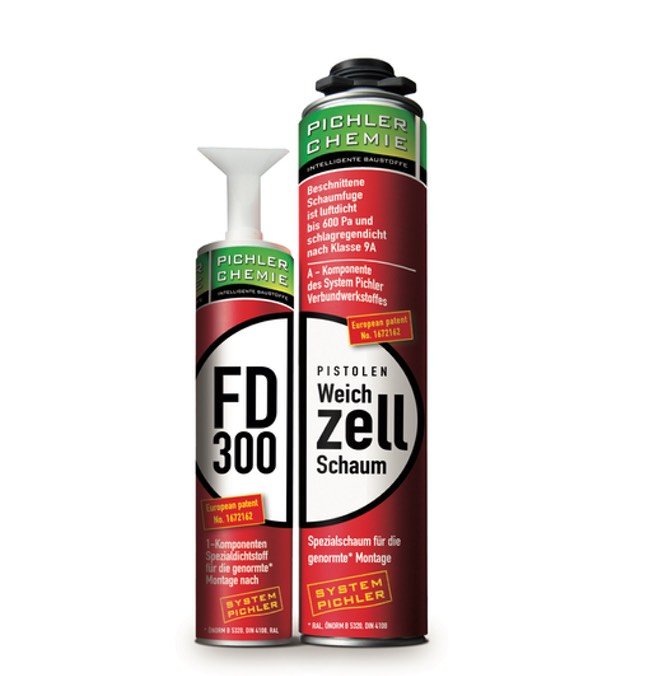

Sastoji se
od

A-komponenta: meka stanična pjena ELASTOCELL i

B-komponenta: specijalno brtvilo FD 300





ral montaža

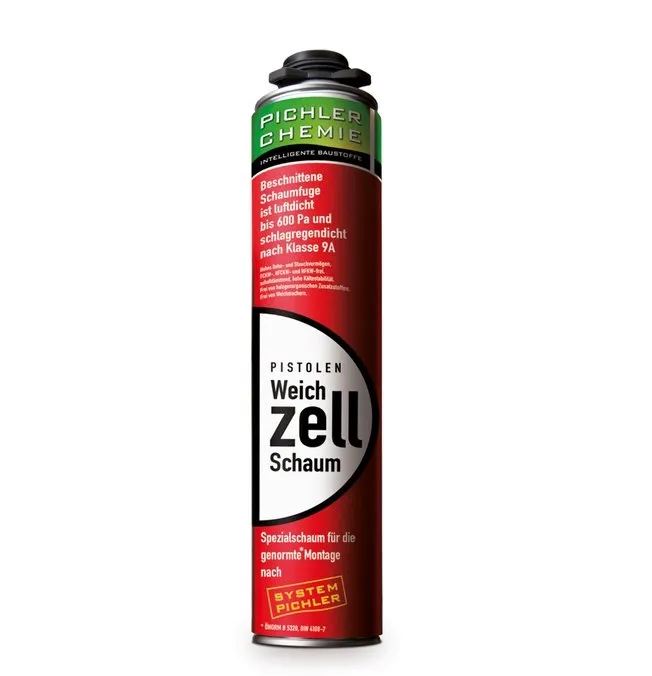

PJENA ELASTOSTELL

PJENA - ELASTOCELL

Testirana hermetičnost 600 Pascal
Testirana otpornost na kišu 600 Pascal
Zvučna izolacija do 63 dB
Visoka toplinska izolacija
Trajno bočno prianjanje čak i uz smicanje komponente do 33%

EMICODE EC1-R PLUS „vrlo niske emisije“

Limenka od 750 ml Dose (poprečni presjek spoja cca. 8 cm²): do 16 dužnih metara
Oblik dostave: 750 ml doza / Karton od 12 doza
Boja: ljubičasta

Link na proizvod: pjena ELASTOCELL





SPECIJALNO BRTVILO FD300




SPECIJALNO BRTVILO FD300

unutarnje paronepropusno brtvljenje prozora i vrata u vanjskim komponentama
za unutarnje paronepropusno brtvljenje spojeva i spojeva u montažnim fasadnim elementima
betonskim elementima lijevanom betonu
metalnim prozorskim konstrukcijama
drvenim konstrukcijama i zidovima

Oblik dostave: 600 ml cjevasta vrećica (paket sadrži 12x600ml) / 290 ml kartuša (paket sadrži: 12x290ml)
Boja: bijela

Link na proizvod:  specijalno brtvilo FD 300

Specifikacije

Montaža sukladno normi Ö-NORMA B 5320 I B 5321 SUSTAVOM PICHLER

NORMA B 5320 definira, kako mora biti projektirana građevinska spojnica.

Definicija građevinske spojnice
To je prostor između konstrukcije i ugradbenog dijela koji mora ispunjavati sve zahtjeve propisane važećom normom.

Ova norma regulira stručnu i pravilnu ugradnju prozora, balkonskih vrata i vrata u vanjske dijelove.

Zrakonepropusnost do 600 Pascal
– Taj zrak ne prodire do 600 paskala.

Nepropusnost za kišu 600 Pascal
– 600 paskala znači kada vjetar udari o površinu brzinom od 140 km/h.

Najmanje 25 % rastezljivosti/elastičnosti – trajno
– Postoje različiti koeficijenti toplinskog širenja za pojedinačne komponente i materijale, što rezultira velikim brojem pomaka koje mora apsorbirati/preuzeti građevinska spojnica.

Toplinska izolacija
• Zvučna izolacija
Paronepropusnost unutar, paropropusnost prema van
Nema 3-trostranog lijepljenja

RAL montaža s uštedom energije
izvrsna toplinski zaštitna montaža, koja smanjuje skupu potrošnju energije i pridonosi zaštiti okoliša.

Ekonomična montaža
ekonomski povoljna montaža koja rasterećuje proračun izgradnje.

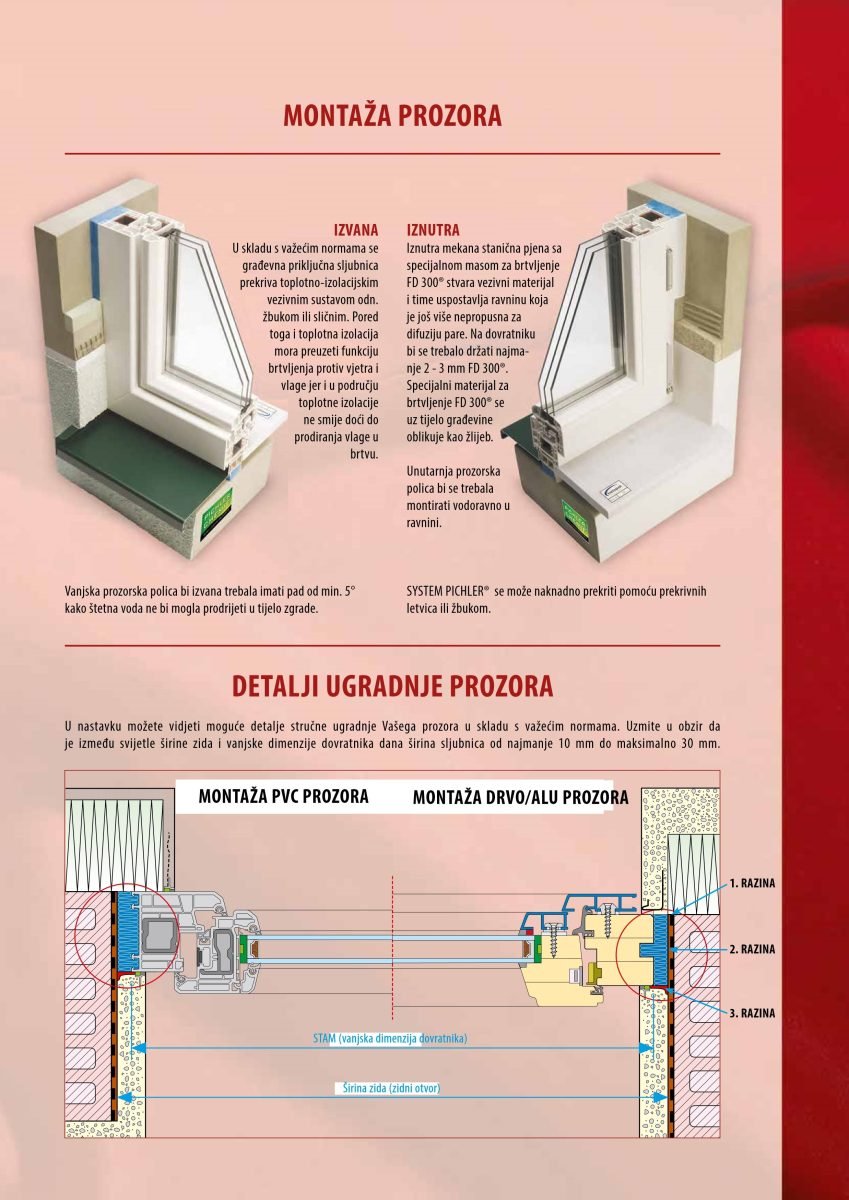

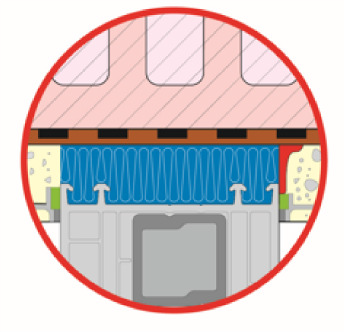

Detaljan prikaz: Sustav Pichler Konstrukcijski spoj za prozore i vrata sukladno ÖNORMi B5320

Upute za obradu

1. Okvir prozora mora biti okomit i vodoravan te čvrsto spojen na konstrukciju i/ili podokvir (obaveza za profesionalnu montažu prijenos opterećenja i pričvršćivanje).
2. Podloge moraju biti čiste, suhe, stabilne, čvrste, ne trusne, bez pukotina i osiguravati prionjivost kompozitnog materijala.
3. Širina građevinskih spojnica treba biti najmanje 10 mm i ne veća od 30 mm.
4. Temperatura obrade treba biti između +5°C i +25°C.
5. Optimalna temperatura obrade je +20 ° C.

POTREBNE KOMPONENTE
- A-Komponenta Pichler Chemie meka stanična pjena Elastocell
- B-Komponenta Pichler Chemie FD 300®
- Pištolj za nanošenje pjene (npr.: Pištolj PP-65)
- PVC adapter cijevi kao produžetak za pištolj
min. duljina 70 mm (priložene uz meku staničnu pjenu)
- Pichler Chemie »Water Sprayer« prskalica za vodu
- Presa za kartuše 310 ml ili crijevasta vrećica 600 ml
- Pichler Chemie gladilina tekućina
- Pichler Chemie »Profi-Montage-Set« komplet za montažu

IZVEDBA GRAĐEVINSKIH SPOJNICA

01 Prije stvaranja pjene, snažno protresite dozu (oko 20 puta).

02 Pričvrstite pištolj za pjenu na navojni adapter mekane stanične pjene.

03 Pričvrstite priloženu plastičnu cijev na prednji kraj pištolja za pjenu.

04 Građevinsku spojnicu dovoljno navlažite vodom.
Oprez: U vrijeme pjenjenja na podlozi ne smije biti stajaćih kapljica vode.

05 Aplicirajte ELASTOCELL na građevinsku spojnicu

06 Pazite da fuga nije potpuno ispunjena pjenom jer će se ELASTOCELL
ipak proširiti 2-3 puta.

07 Otprilike 60 sekundi nakon stvaranja pjene, ELASTOCELL
poprskajte finim laganim raspršivanjem vode. Time se osigurava
ravnomjerno stvrdnjavanje ELASTOCELL-a.

Prema potrebi ovo treba ponoviti nekoliko puta (npr. kod visokih
vanjskih temperatura, jako upojne podloge itd.).

Upozorenje: Pri tome pazite da ne dođe do prekomjenog navlaživanja.

08 Nakon otprilike 60 minuta (ovisno o temperaturi okoline), stršeći
dijelovi ELASTOCELL meke stanične pjene mogu se odrezati s oštricom
za meku staničnu pjenu.
ELASTOCELL se potpuno stvrdnjava nakon otprilike 12 sati.

09 Građevinska spojnica na strani prostorije, nakon rezidbe može se
odmah paronepropusno zabrtviti s Pichler Chemie FD 300s kako bi se
postigao kompozitni materijal.

10 Otvorite kartušu/crijevo na za to predviđenom mjestu.

11 Pričvrstite isporučenu plosnatu mlaznicu na adapter kartuše/crijeva.

12 Nanesite B komponentu FD 300 na odrezano područje ELASTOCELL
meke stanične pjene. FD 300 nanesite u debljini od najmanje 2
milimetra.
Nadalje, pazite da FD 300 prianja uz ugrađeni dio oko 2 – 3 mm. Uz
normalno rukovanje, posebno proizvedena ravna mlaznica omogućuje
nanošenje potrebne debljine filma bez ikakvih problema.
Za nanošenje uže širine specijalne mase FD 300 potrebno je u skladu s
tim kut mlaznice/adaptera nadesiti.

13 Nakon nanošenja specijalne mase FD 300 prskajte površinu sa
Pichler Chemie gladilinom tekućinom i zagladite kistom ili lopaticom Bkomponentu
kako bi na taj način stvorili dobar spoj s ELASTOCELL
mekom staničnom pjenom.
Oprez: FD 300 trebao bi biti nanesen kao brtveni holker uz tijelo
građevine i imati dovoljno prianjanja uz tijelo građevine.

14 Nakon otprilike 10 minuta na B-komponenti FD 300 se stvara korica.
Sredstvo za brtvljenje u potpunosti otvrdne nakon ca. 24 sata.

15 Na unutarnjoj strani, kompozitni materijal je prekriven odgovarajućim materijalima kao što je npr. žbuka itd.

NAKON IZVEDBE GRAĐEVINSKE SPOJNICE*
Prozorski spoj koji je sada izvedeb i odrezan s vanjske strane smije biti izložen direktnim vremenskim utjecajima najviše 2 mjeseca.

Ako spoj prozora nije pokriven uz tijelo građevine u roku od 2 mjeseca, kompozitni materijal se ne smije rezati izvana.

ELASTOCELL koji strši izvana – koji obično viri najmanje 1 cm – služi kao zaštita za spoj konstrukcije i traje 12 mjeseci.

Stršeći ELASTOCELL se zatim reže i poduzimaju se odgovarajuće mjere za zaštitu spoja prozora (npr. fasada, pokrovne letvice itd.).

RAL montaža

RAL MONTAŽA
RAL MONTAŽA
VAŽNE UPUTE
Prezentacija i sav sadržaj na njoj zaštićeni su autorskim pravom. Ponovno tiskanje i objavljivanje, ako i djelomično, dopušteno je samo uz prethodnu pismenu suglasnost izdavača. Naše upute za uporabu, smjernice za obradu, specifikacije proizvoda ili performansi i druge
tehničke izjave samo su općenite smjernice; oni samo opisuju prirodu naših proizvoda (vrijednost/određivanje u vrijeme proizvodnje) i usluga i ne predstavljaju jamstvo u smislu Odjeljka 5 443 BGB. Zadržavamo pravo na izmjene i daljnji razvoj. Zbog različitih namjena pojedinog proizvoda i odgovarajućih posebnih okolnosti (npr. parametri obrade, svojstva materijala itd.), korisnik je odgovoran za vlastito testiranje; naši besplatni savjeti za primjenu u wordu, pisanoj formi i probnoj verziji nisu obvezujući. Također obratite pozornost na podatke u odgovarajućoj aktualnoj podatkovnoj tablici. Za ostalo se pozivamo na naše opće uvjete, posebno u pogledu bilo kakve odgovornost za nedostatke. Isključena je svaka odgovornost za proizvod u slučaju nepravilne uporabe.
